Untuk projek automasi industri yang memerlukan komunikasi yang pantas dan konsisten antara pengawal logik boleh atur cara (PLC), pemilihan modul pertukaran memori yang betul adalah penting.XinyuanmemperkenalkanGE IC698CMX016, modul Control Memory Xchange yang direka untuk platform PACSystems RX7i. Dengan menggunakan teknologi memori reflektif dan komunikasi gentian optik, modul ini membolehkan perkongsian data deterministik antara pengawal serasi dan peranti pengkomputeran, membantu jurutera membina seni bina kawalan yang diselaraskan untuk menuntut aplikasi industri.

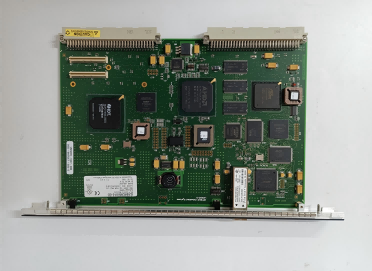

GE IC698CMX016 ialah modul Control Memory Xchange satu slot yang direka untuk mengedarkan data merentasi rangkaian memori reflektif yang serasi. Ia menyediakan 16 MB memori reflektif dengan pariti, menyokong rangkaian gentian optik 2.12 Gbaud, dan memuatkan sehingga 256 nod yang serasi. Operasi rangkaian bebas CPUnya membantu mengurangkan beban pemprosesan yang berkaitan dengan pengedaran data yang dikongsi. Artikel ini menerangkan spesifikasi teknikalnya, prinsip operasi, keperluan pemasangan, aplikasi industri dan pertimbangan utama apabila mendapatkan modul gantian.
GE IC698CMX016 ialah modul Control Memory Xchange (CMX) yang dibangunkan untuk platform pengawal automasi boleh atur cara PACSystems RX7i. Ia menggunakan teknologi memori reflektif untuk menyegerakkan data yang dikongsi merentasi peranti yang disambungkan melalui rangkaian gentian optik berkelajuan tinggi.
Tidak seperti kaedah komunikasi konvensional yang memerlukan setiap pengawal meminta data berulang kali daripada peranti lain, memori reflektif membenarkan operasi tulis pada satu nod untuk mengemas kini lokasi memori yang sepadan di seluruh rangkaian. Pendekatan ini amat berguna apabila beberapa pengawal memerlukan akses kepada maklumat pengendalian biasa dengan tingkah laku komunikasi yang boleh diramal.
Ciri-ciri utama termasuk:
Bagi jurutera yang mengekalkan pemasangan automasi yang mantap, mengenal pasti model yang tepat dan semakan perkakasan adalah penting sebelum membeli pengganti atau mengembangkan sistem sedia ada.
Modul ini menggunakan pautan bersiri gentian optik yang beroperasi pada 2.12 Gbaud. Pengendalian paket dinamiknya menyokong saiz paket dari 4 hingga 64 bait, membenarkan modul untuk menampung corak pemindahan data yang berbeza. Kadar pemindahan rangkaian maksimum yang didokumenkan berjulat daripada kira-kira 43 MB/s dengan paket 4-bait hingga 174 MB/s dengan paket 64-bait.
Angka ini menerangkan prestasi pemindahan rangkaian di bawah keadaan paket yang berkaitan. Prestasi aplikasi sebenar bergantung pada trafik rangkaian, corak tulis dan konfigurasi sistem.
Memori reflektif mengedarkan kemas kini data yang diterima kepada nod yang serasi pada rangkaian. Seni bina ini boleh memudahkan komunikasi antara sistem kawalan yang diselaraskan kerana peranti yang mengambil bahagian mengekalkan kawasan memori kongsi yang sepadan dan bukannya bergantung secara eksklusif pada pertukaran titik ke titik berulang.
Modul ini menggunakan sambungan gentian optik jenis LC dan menyokong pautan gentian berbilang mod sehingga 300 meter di bawah keadaan yang ditetapkan. Komunikasi gentian optik boleh membantu mengasingkan isyarat rangkaian daripada banyak sumber gangguan elektrik yang biasa ditemui dalam persekitaran industri.
Penunjuk panel hadapan memberikan maklumat tentang pengendalian modul, konfigurasi, data yang diterima dan pengesanan isyarat optik. Pengesanan ralat rangkaian dan ciri pariti memori juga menyokong penyelesaian masalah dan pemantauan integriti data.
Jadual berikut meringkaskan spesifikasi utama yang didokumenkan untuk modul Xchange Memori Kawalan IC698CMX016. Sahkan semakan perkakasan dan manual pemasangan yang berkenaan sebelum menggunakan nilai ini untuk kelulusan kejuruteraan.
| Parameter | Spesifikasi |
|---|---|
| Model produk | IC698CMX016 |
| Jenis produk | Modul Kawalan Memori Xchange |
| Platform yang serasi | PACSystems RX7i |
| Ingatan reflektif | 16 MB SDRAM dengan pariti |
| Kadar penghantaran rangkaian | 2.12 Gbaud |
| Kadar pemindahan rangkaian maksimum | 43–174 MB/s, bergantung pada saiz paket |
| Saiz paket dinamik | 4–64 bait |
| Nod rangkaian maksimum | 256 nod yang serasi |
| Penyambung optik | Penyambung gentian optik jenis LC |
| Jarak gentian berbilang mod maksimum | Sehingga 300 m di bawah keadaan tertentu |
| Voltan bekalan | +5 VDC daripada bekalan kuasa rak |
| Keperluan semasa | 1.8 A |
| Faktor bentuk modul | Slot rak RX7i tunggal |
| Perisian konfigurasi | Pembangun Logik Edisi Mesin-PLC, versi 4.5 atau lebih baru, seperti yang dinyatakan dalam dokumentasi |
Nota kejuruteraan:Kadar baud rangkaian dan daya pemprosesan aplikasi adalah ukuran yang berbeza. Apabila menilai GE IC698CMX016, gunakan angka pemindahan bergantung pada saiz paket daripada menganggap 2.12 Gbaud sebagai penarafan prestasi megabait sesaat.
GE IC698CMX016 beroperasi sebagai sebahagian daripada rangkaian memori reflektif, biasanya disusun sebagai gelung rantai daisy gentian optik. Setiap nod menerima paket yang sah, mengemas kini memori reflektif setempatnya dan memajukan paket ke nod seterusnya.
Pertukaran data biasa mengikut langkah berikut:
Mekanisme ini menyokong akses data yang dikongsi antara berbilang pengawal dan peranti pengkomputeran. Walau bagaimanapun, jurutera masih harus mereka bentuk logik aplikasi sekitar pemilikan data, pemasaan kemas kini, pemuatan rangkaian dan pengendalian ralat. Memori reflektif ialah mekanisme pengedaran data, bukan pengganti untuk logik keselamatan peringkat aplikasi atau sistem kawalan berkadar keselamatan bebas.
GE IC698CMX016 boleh dipertimbangkan untuk persekitaran industri di mana peranti yang serasi perlu bertukar-tukar maklumat yang dikongsi secara boleh diramalkan. Kesesuaiannya bergantung pada seni bina kawalan, keperluan pemasaan dan keserasian semua nod yang disambungkan.
PLC berbilang boleh mengawal bahagian berlainan barisan pengeluaran. Maklumat status yang dikongsi, data jujukan dan nilai proses boleh membantu menyelaraskan peralatan merentas bahagian tersebut.
Dalam pembungkusan, penukaran dan jentera terkoordinasi lain, rangkaian memori reflektif boleh mengedarkan data pengendalian antara peranti kawalan yang serasi. Pereka bentuk sistem mesti mengesahkan pemasaan hujung ke hujung terhadap keperluan mesin sebenar.
Pemantauan penjanaan kuasa, sistem ujian dan pemasangan kawalan industri yang diedarkan mungkin mendapat manfaat daripada pertukaran maklumat pantas antara nod pemprosesan. Kesesuaian harus diwujudkan melalui penilaian kejuruteraan khusus aplikasi, terutamanya di mana fungsi perlindungan terlibat.
Kemudahan yang mengendalikan sistem RX7i yang mantap mungkin memerlukan modul ini untuk mengekalkan seni bina sedia ada, menggantikan komponen yang gagal atau memulihkan barisan pengeluaran yang lebih lama. Dalam kes ini, padanan semakan, keadaan yang disahkan dan keserasian yang didokumenkan amat penting.
Pemasangan yang betul adalah penting untuk operasi rangkaian yang boleh dipercayai. Sebelum memasang GE IC698CMX016, semak arahan pemasangan PACSystems RX7i rasmi dan Manual Pengguna Modul Xchange Memori.
Modul ini memerlukan konfigurasi perkakasan yang sah sebelum pemancar dan penerima optiknya boleh beroperasi pada rangkaian. Konfigurasi dilakukan menggunakan perisian Edisi Mesin yang disokong. Selepas pemasangan, jurutera hendaklah mengesahkan penunjuk status modul, pengesanan isyarat optik, kesinambungan rangkaian dan kemas kini data sebenar.
Langkah keselamatan:Matikan kuasa rak sebelum memasukkan atau mengeluarkan modul. Ikuti prosedur pengilang dan keperluan keselamatan elektrik yang berkenaan. Jangan sekali-kali memutuskan sambungan atau menggantikan perkakasan dalam sistem bertenaga melainkan prosedur yang diluluskan secara jelas membenarkannya.
Apabila mendapatkan GE IC698CMX016 untuk pemasangan sedia ada, nombor katalog yang sepadan sahaja mungkin tidak mencukupi. Pasukan perolehan dan penyelenggaraan perlu menyemak perkara berikut sebelum membuat pesanan.
| Faktor pemilihan | Perkara yang perlu disahkan | Mengapa ia penting |
|---|---|---|
| Nombor model | IC698CMX016 dan sebarang akhiran semakan | Membantu mengelakkan pesanan varian perkakasan yang salah |
| Semakan perkakasan dan perisian tegar | Semakan modul sedia ada dan laluan naik taraf yang diluluskan | Menyokong keserasian dan perancangan penyelenggaraan |
| Keadaan fizikal | PCB, penyambung optik dan penunjuk panel hadapan | Membantu mengenal pasti kerosakan yang boleh dilihat atau isu pengendalian |
| Pengesahan fungsional | Konfigurasi, komunikasi dan status diagnostik | Menyediakan bukti yang lebih kukuh tentang keadaan operasi |
| Dokumentasi | Rekod ujian, syarat jaminan dan polisi pemulangan | Meningkatkan ketelusan pembelian dan pengurusan risiko |
| Keserasian sistem | Rak RX7i, perisian tegar CPU, perisian dan reka bentuk rangkaian | Mengurangkan risiko pemasangan dan pentauliahan |
Untuk peralatan automasi yang dihentikan atau lama, minta maklumat yang jelas tentang sama ada unit yang ditawarkan itu baharu, lebihan yang tidak digunakan, diperbaharui atau digunakan sebelum ini. Minta semakan yang tepat, bukti ujian yang tersedia, perlindungan waranti dan pengaturan penghantaran dan bukannya bergantung semata-mata pada penyata status saham.
Untuk mendapatkan maklumat teknikal tambahan, rujuk halaman produk GE IC698CMX016 dan dokumentasi teknikal Control Memory Xchange Module pengeluar.
GE IC698CMX016 mengedarkan data kongsi antara PLC dan peranti pengkomputeran yang serasi menggunakan teknologi memori reflektif melalui rangkaian gentian optik. Ia direka untuk platform PACSystems RX7i.
Modul ini menyediakan 16 MB SDRAM reflektif dengan perlindungan pariti. Memori digunakan untuk data rangkaian kongsi dan bukannya berfungsi sebagai peranti storan komputer tujuan umum.
Kapasiti rangkaian yang didokumenkan adalah sehingga 256 nod yang serasi. Seni bina sebenar juga mesti mengambil kira keserasian nod, konfigurasi rangkaian, penghalaan kabel dan trafik aplikasi.
Modul ini menggunakan penyambung gentian optik jenis LC dan menyokong sambungan gentian berbilang mod. Jarak maksimum yang didokumenkan adalah sehingga 300 meter di bawah syarat yang ditetapkan. Sahkan keperluan kabel dan penyambung dalam manual teknikal yang berkenaan.
Rangkaian memori reflektif beroperasi tanpa memerlukan pemprosesan CPU RX7i untuk memajukan data antara nod. Walau bagaimanapun, konfigurasi perkakasan CPU dan logik aplikasi kekal penting untuk pentauliahan dan menggunakan rangkaian dengan betul.
Tidak. IC698CMX016 ialah modul Control Memory Xchange, manakala IC698RMX016 ialah modul Redundancy Memory Xchange yang bertujuan untuk aplikasi redundansi yang disokong. Mereka menjalankan peranan yang berbeza, jadi sahkan fungsi yang diperlukan dan keserasian sistem sebelum memilih mana-mana model.
Sahkan nombor bahagian lengkap, semakan perkakasan dan perisian tegar, keadaan fizikal, dokumentasi ujian, jaminan dan keserasian dengan sistem RX7i sedia ada. Untuk peralatan legasi, minta pengesahan bertulis tentang keadaan unit yang dibekalkan dan semakan sebelum membuat tempahan.
GE IC698CMX016 kekal sebagai komponen yang relevan untuk mengekalkan pemasangan PACSystems RX7i yang serasi yang bergantung pada perkongsian data deterministik. Memori reflektif 16 MB, rangkaian gentian optik berkelajuan tinggi, sokongan sehingga 256 nod yang serasi, dan ciri diagnostik terbina dalam menjadikannya pilihan praktikal untuk seni bina automasi warisan yang sesuai. Penyepaduan yang berjaya, bagaimanapun, bergantung pada pengenalpastian semakan yang tepat, konfigurasi rangkaian yang betul, dan pengesahan teliti sistem kawalan lengkap.
Xinyuan komited untuk membantu pembeli industri mengenal pasti komponen automasi yang sepadan dengan keperluan teknikal dan penyelenggaraan mereka. Jika anda mendapatkan sumber GE IC698CMX016 untuk penggantian peralatan, penyelenggaraan barisan pengeluaran atau projek sistem kawalan sedia ada,hubungi kamiuntuk membincangkan pengesahan model, ketersediaan, dokumentasi teknikal dan keperluan pembelian. Kongsi nombor bahagian anda, butiran semakan dan keperluan permohonan untuk membantu menyelaraskan proses pemilihan dan mengurangkan risiko perolehan yang boleh dielakkan.
-
