Apabila sistem automasi industri memerlukan rak yang boleh dipercayai untuk CPU, I/O dan modul komunikasi,Xin YuanmenyediakanGE IC698CHS017sebagai penyelesaian praktikal untuk seni bina kawalan berasaskan RX7i. Direka bentuk sebagai rak lekap belakang 17-slot, ia menyediakan pemasangan modul berstruktur, ketersambungan satah belakang dan keserasian dengan modul RX7i, Siri 90-70 dan VME terpilih.

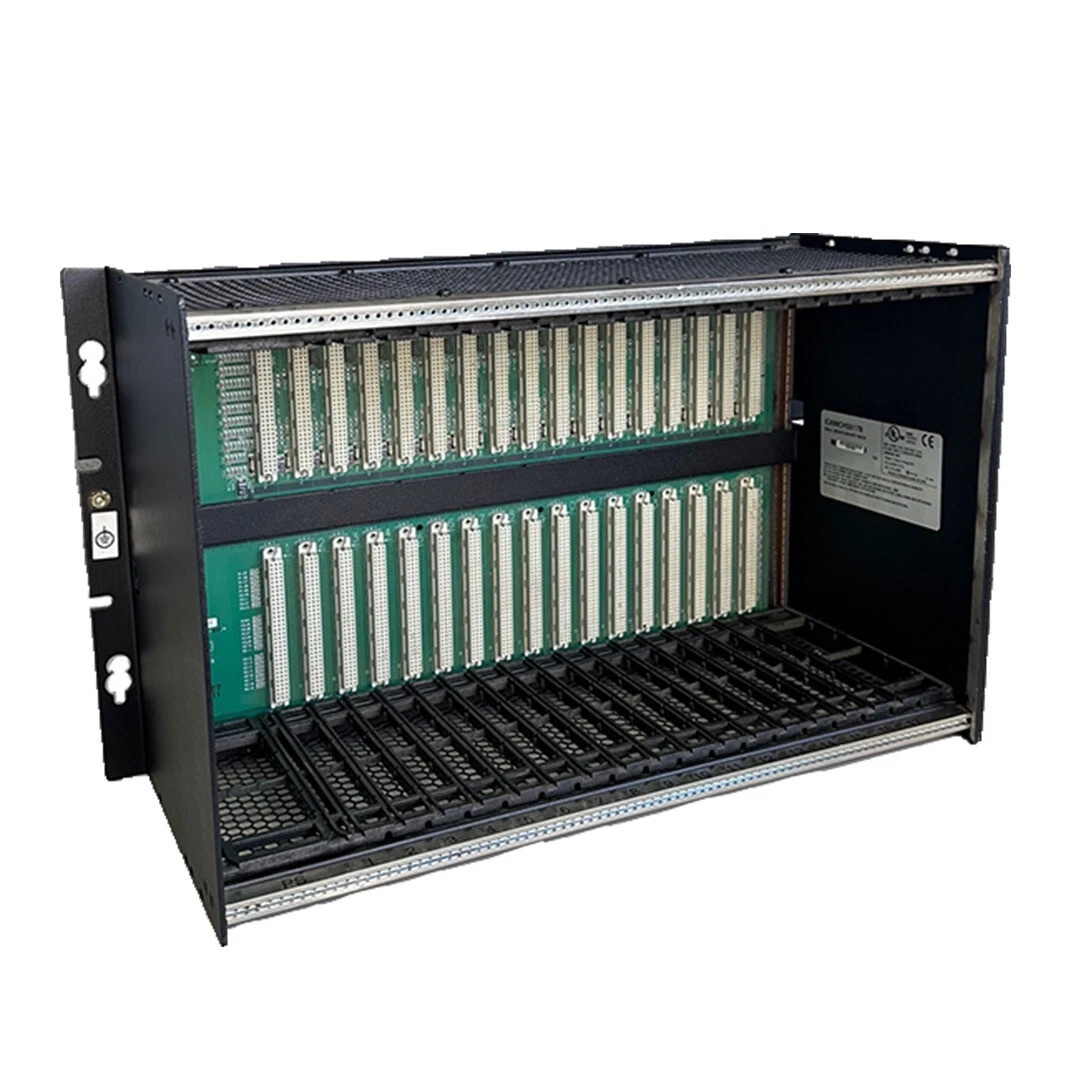

GE IC698CHS017 ialah rak pemasangan belakang 17-slot standard untuk platform GE PACSystems RX7i. Ia menyediakan slot untuk modul CPU dan I/O sambil menyokong modul Siri 90-70 dan VME terpilih, menjadikannya berguna untuk sistem kawalan industri yang memerlukan kapasiti modul yang besar. Rak menggunakan jarak slot 0.8 inci (20.3 mm) untuk modul lebar standard, manakala bekalan kuasa menduduki slot khusus 2.4 inci (61 mm). Pembinaan 19 inci lebar, 11.15 inci tinggi dan 7.5 inci dalam menjadikannya sesuai untuk kabinet kawalan industri dan penutup peralatan. Seni bina ini juga menyokong pemindahan VME64 dan rantaian daisy automatik bagi isyarat pengakuan gangguan dan pemberian bas, membantu memudahkan penyepaduan rak.
Bagaimanakah Seni Bina Raknya Berfungsi?
Modul Manakah yang Boleh Disokong?
Bagaimanakah Pembeli Memilih dan Mengesahkan Rak Ini?
GE IC698CHS017 ialah rak pelekap belakang 17 slot yang direka untuk platform kawalan industri PACSystems RX7i. Daripada berfungsi sebagai CPU PLC atau modul I/O kendiri, rak menyediakan struktur satah belakang fizikal dan elektrik yang diperlukan untuk memasang dan menyambungkan modul kawalan yang serasi.
Rak mengandungi slot 1 hingga 17 untuk modul, dengan CPU dipasang dalam slot 1 dalam konfigurasi RX7i biasa. Slot 0 dikhaskan untuk bekalan kuasa dan mempunyai bukaan 2.4 inci yang lebih luas. Susunan ini memberikan jurutera struktur terpusat untuk membina konfigurasi PLC yang agak besar tanpa memerlukan beberapa rak kecil.
Menurut dokumentasi teknikal, rak boleh memuatkan modul RX7i I/O, modul VME, modul Siri 90-70 lebar tunggal dan modul PLC Siri 90-70 dua lebar apabila digunakan mengikut garis panduan penyepaduan yang berkenaan.
Bagi pembeli yang menyelidik model yang tepat, halaman produk GE IC698CHS017 juga boleh digunakan untuk menyemak maklumat pembekal dan butiran pembelian.
Spesifikasi fizikal dan elektrik rak PLC adalah penting kerana dimensi rak yang salah, keperluan slot atau pengagihan kuasa boleh menimbulkan masalah semasa reka bentuk sistem. Jadual berikut meringkaskan spesifikasi utama yang dikaitkan dengan model ini.
| Spesifikasi | Butiran GE IC698CHS017 |
|---|---|
| Jenis Produk | Rak RX7i pemasangan belakang 17 slot |
| Slot Modul | Slot 1–17 |
| Lebar Slot Standard | 0.8 in. / 20.3 mm |
| Slot Bekalan Kuasa | Slot 0, 2.4 inci / 61.0 mm |
| Dimensi | 11.15 in. H × 19.00 in. W × 7.5 in. D |
| Dimensi Metrik | 283 mm H × 483 mm W × 190 mm D |
| Sokongan VME | Direka bentuk untuk menyokong VME64 |
| Melekap | Lekapan belakang |
| Pilihan Bekalan Kuasa | Bekalan kuasa AC pemalam RX7i, dengan pilihan watt lebih tinggi untuk konfigurasi arus tinggi |
Dokumentasi rak juga mengenal pasti rakan sejawatan depan, IC698CHS117. Perbezaan ini penting apabila menggantikan rak sedia ada kerana orientasi pelekap fizikal dan keperluan akses kabinet boleh berbeza walaupun seni bina slot adalah serupa.
Satah belakang adalah salah satu bahagian terpenting rak PLC kerana ia menyediakan laluan komunikasi antara modul yang dipasang. Dalam seni bina rak ini, satah belakang direka bentuk sekitar jarak modul 0.8 inci, membolehkan modul lebar tunggal yang serasi diletakkan dalam susunan yang konsisten.
Beberapa ciri seni bina menjadikan rak sesuai untuk pemasangan automasi yang kompleks:
Ciri-ciri ini amat relevan apabila jurutera menyelenggara atau mengembangkan sistem kawalan perindustrian yang mantap dan bukannya mereka bentuk seni bina PLC yang baharu sepenuhnya.
Keserasian hendaklah sentiasa disahkan terhadap konfigurasi CPU, I/O, komunikasi, bekalan kuasa dan VME tertentu sebelum pemasangan. Rak itu sendiri direka untuk menyokong beberapa keluarga modul yang dikaitkan dengan persekitaran RX7i dan Siri 90-70 warisan.
Konfigurasi yang berpotensi disokong termasuk:
Modul dua lebar Siri 90-70 menduduki dua kedudukan slot standard, jadi bilangan sebenar modul yang boleh dipasang bergantung pada lebar modul yang dipilih. Oleh itu, pereka sistem harus mengira ruang slot yang tersedia daripada hanya mengira peranti yang dipasang.
Dengan 17 kedudukan modul standard sebagai tambahan kepada kedudukan bekalan kuasa khusus, rak boleh menampung konfigurasi kawalan yang agak luas. Ini boleh menjadi berharga untuk aplikasi yang melibatkan banyak modul digital, analog, komunikasi atau khusus.
Sokongan untuk modul Siri 90-70 terpilih menjadikan seni bina relevan dengan projek pemodenan dan penyelenggaraan di mana perkakasan sedia ada tidak boleh diganti dengan segera. Ini boleh membantu pasukan kejuruteraan memanjangkan hayat berguna infrastruktur kawalan yang telah ditetapkan.
Reka bentuk lebar dan pelekap belakang 19 inci menyediakan format mekanikal piawai untuk kabinet dan penutup industri yang sesuai. Sebelum membuat pesanan, pembeli harus membandingkan dimensi rak dan keperluan akses belakang dengan ruang kabinet yang tersedia.
Sokongan VME memberi jurutera kemungkinan integrasi tambahan di mana modul VME yang serasi diperlukan. Walau bagaimanapun, penyepaduan VME harus mengikut dokumentasi perkakasan dan perisian yang berkaitan dan bukannya mengandaikan bahawa setiap modul VME adalah serasi secara automatik.
Seni bina rak RX7i menyokong kapasiti bekalan kuasa yang berbeza. Dokumentasi teknikal menyenaraikan konfigurasi bekalan kuasa 100 watt dan 350 watt, membolehkan pereka bentuk sistem memilih susunan kuasa yang sesuai mengikut modul yang disambungkan.
Rak PLC 17-slot biasanya dipilih apabila sistem kawalan perindustrian memerlukan lebih banyak kapasiti modul daripada yang boleh disediakan oleh rak yang lebih kecil. Persekitaran aplikasi biasa boleh termasuk:
Contohnya, pasukan kejuruteraan yang menaik taraf barisan pengeluaran yang mantap mungkin memerlukan kapasiti I/O tambahan sambil mengekalkan modul warisan yang serasi. Rak 17 slot boleh menyediakan platform fizikal untuk menyusun semula sistem kawalan sambil mengekalkan seni bina berasaskan modul yang biasa.
Membeli rak industri harus melibatkan lebih daripada memeriksa nombor model. Pembeli harus mengesahkan konfigurasi sistem yang lengkap sebelum membuat pesanan.
Pemeriksaan ini boleh mengurangkan risiko menerima rak yang serupa secara fizikal tetapi tidak sesuai dari segi teknikal, terutamanya dalam projek automasi warisan yang beberapa model rak GE mungkin kelihatan setanding.
Tidak. Ia adalah rak atau casis dan bukannya CPU PLC. Fungsi utamanya adalah untuk menyediakan satah belakang dan struktur pelekap fizikal untuk CPU, I/O, komunikasi dan modul lain yang serasi.
Ia menyediakan 17 kedudukan modul standard, yang dikenal pasti sebagai slot 1 hingga 17. Slot 0 ialah kedudukan yang berasingan dan lebih luas bertujuan untuk bekalan kuasa.
Kedua-duanya ialah model rak RX7i 17-slot, tetapi IC698CHS017 ialah versi lekap belakang, manakala IC698CHS117 ialah versi lekap depan. Oleh itu, susunan pelekap hendaklah diperiksa dengan teliti sebelum diganti.
Ya, rak direka untuk menerima modul Siri 90-70 lebar tunggal yang serasi dan modul PLC Siri 90-70 lebar dua. Keserasian modul khusus hendaklah disahkan menggunakan dokumentasi RX7i yang berkenaan.
ya. Rak direka bentuk untuk menyokong modul VME, termasuk fungsi satah belakang berorientasikan VME64. Penyepaduan VME mesti mengikut garis panduan penyepaduan pengeluar.
GE IC698CHS017 kekal sebagai seni bina rak praktikal untuk sistem kawalan RX7i yang memerlukan kapasiti modul yang besar, komunikasi satah belakang berstruktur dan keserasian dengan perkakasan warisan dan VME terpilih. 17 kedudukan modul standardnya, slot bekalan kuasa khusus, dimensi piawai dan seni bina sistem yang fleksibel menjadikannya sangat relevan dengan projek penyelenggaraan, pengembangan dan pemodenan automasi industri.
Bagi pembeli yang menilai penggantian atau rak ganti, pertimbangan paling penting ialah orientasi pelekap, keserasian modul, kapasiti slot yang tersedia, keperluan kuasa, keadaan kepungan dan keadaan produk. Jika anda mendapatkan GE IC698CHS017 untuk projek automasi industri dan memerlukan bantuan mengesahkan spesifikasi, ketersediaan atau keserasian konfigurasi,hubungi kamidi Xin Yuan untuk maklumat produk dan sokongan pembelian profesional.
-
